Las cámaras rápidas, un producto práctico y fácil de usar

En las cadenas de producción industriales, a veces resulta difícil ajustar una máquina cuando se produce un defecto. Para solucionar este problema, los equipos de mantenimiento instalan a menudo cámaras rápidas. Estas les permiten encontrar y arreglar el fallo en el origen.

Estas cámaras son muy útiles en las empresas que cuentan con numerosas cadenas de montaje. Pero, ¿para qué sirven las cámaras rápidas? ¿Cómo instalar estos dispositivos? ¿Qué sentido tiene utilizar cámaras rápidas en su empresa?

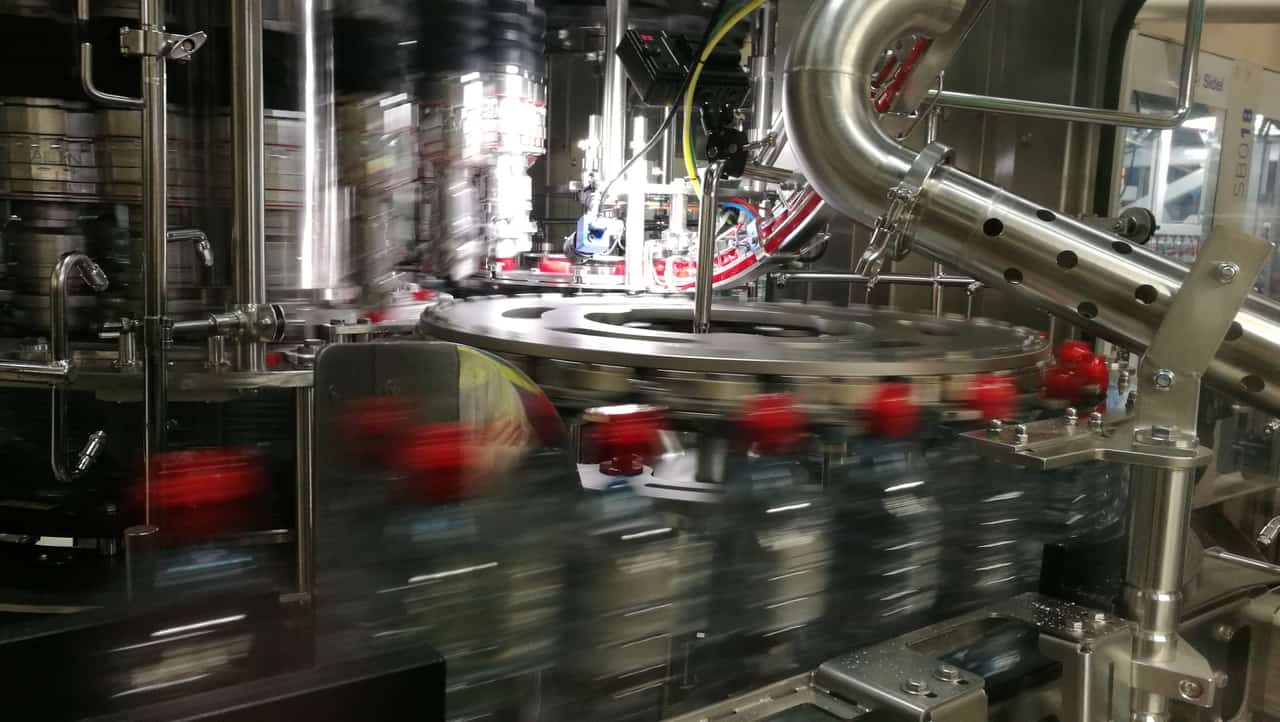

Cámara rápida en una línea de embotellado de alta velocidad: 80 000 botellas/hora

Cámara rápida en una línea de embotellado de alta velocidad: 80 000 botellas/hora

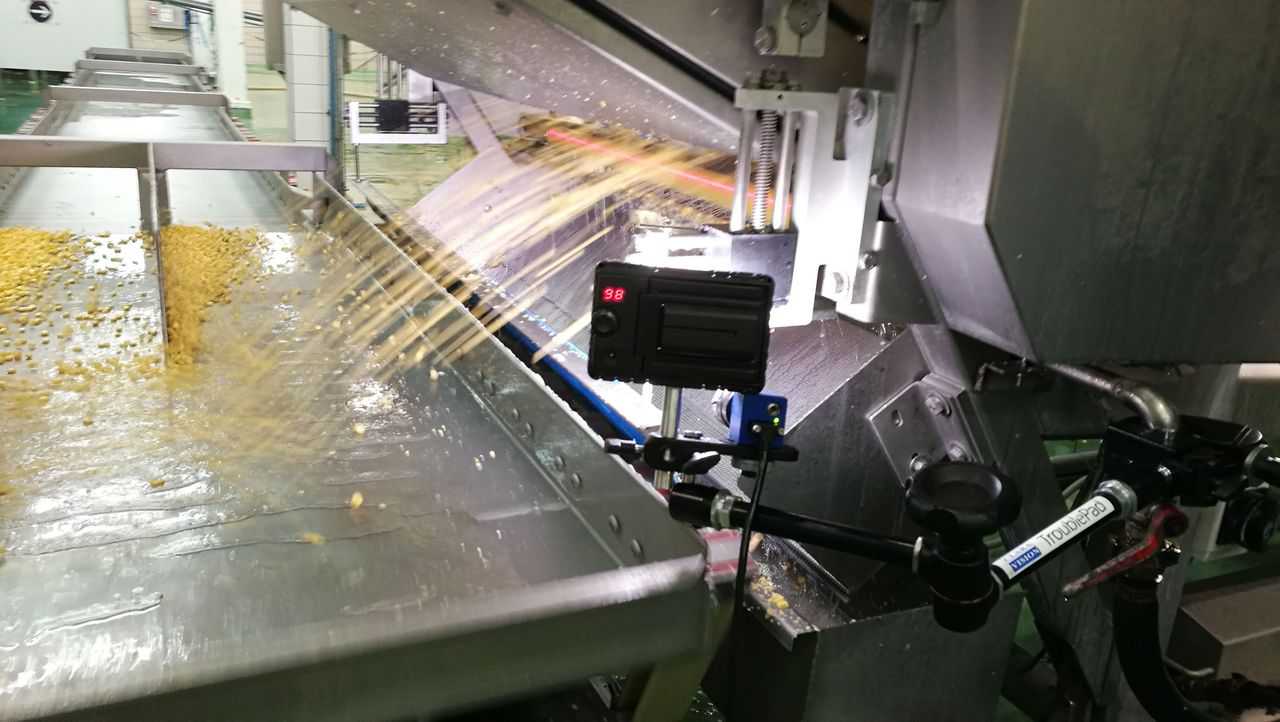

Cámara rápida en una línea de envasado de conservas

Cámara rápida en una línea de envasado de conservas

¿Para qué sirven las cámaras rápidas?

Las cámaras rápidas proporcionan una ayuda importante a los equipos de mantenimiento de las cadenas de producción industriales. Fáciles de instalar, captan los diversos fallos que se producen en una línea de fabricación. La mayoría de las cámaras graban hasta 30 imágenes por segundo. Las cámaras rápidas, por su parte, capturan hasta varios miles de imágenes por segundo.

De esta manera, llegan a ralentizar los movimientos de producción en la cadena de fabricación. Por ejemplo, a 500 imágenes por segundo, una captura de vídeo de un segundo se ralentiza así para obtener un total de aproximadamente 20 segundos.

Esta disminución de velocidad tiene como objetivo determinar la causa de un problema técnico en una cadena de fabricación. De hecho, debido a la rapidez de las máquinas, un envase dañado o no conforme no se puede detectar a simple vista.

Por eso los operarios de mantenimiento necesitan este tipo de cámaras. Gracias a ellas, los equipos que realizan el mantenimiento de las cadenas de fabricación analizan y corrigen el fallo casi de manera instantánea.

La demostración en unas cuantas imágenes:

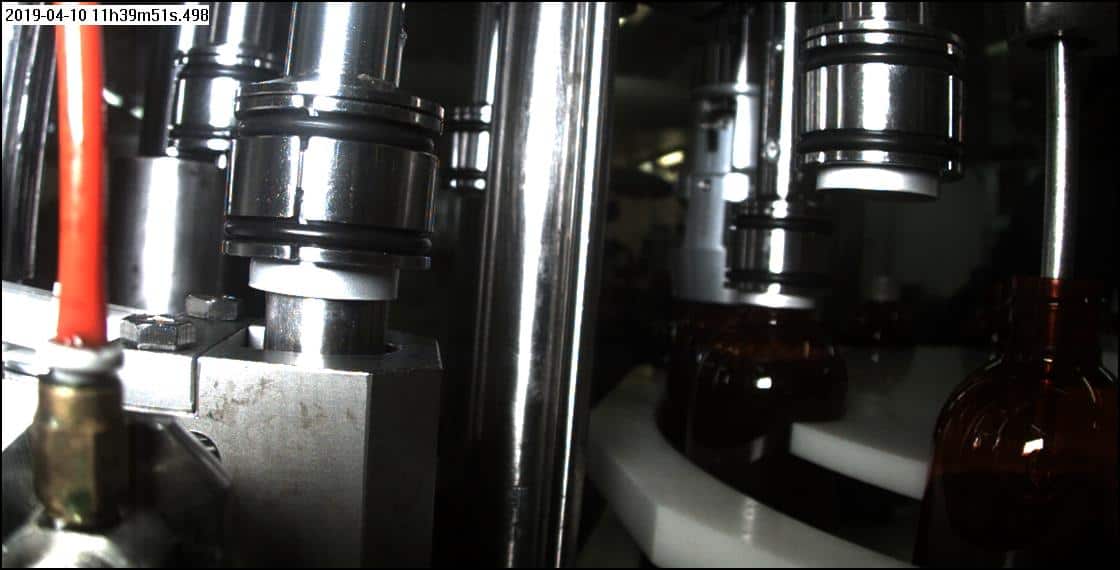

Identificación de un problema de colocación del tapón en una línea de embotellado gracias a una cámara rápida

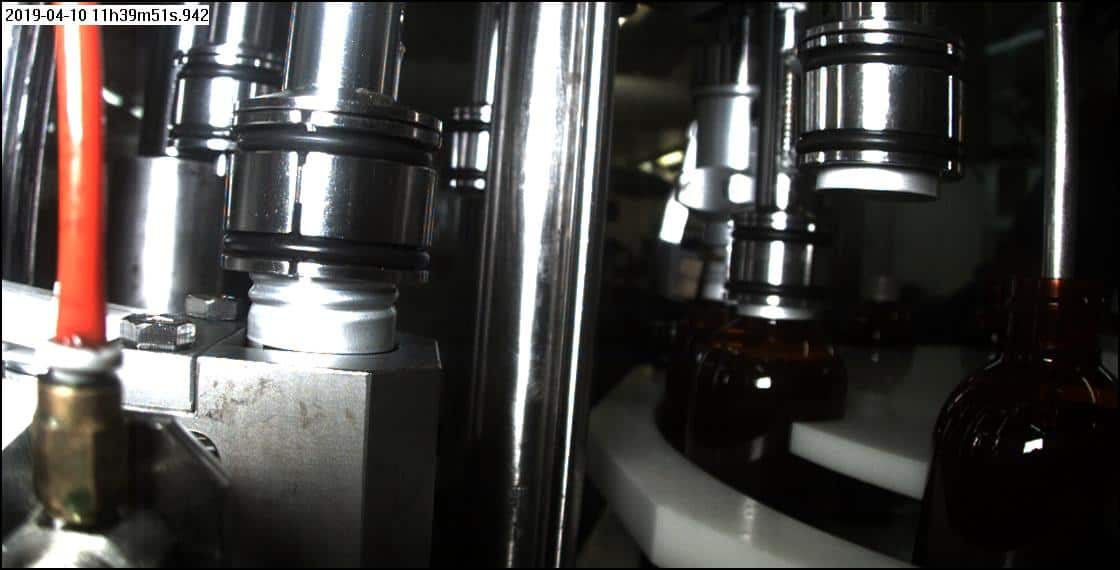

Identificación de un problema de colocación del tapón en una línea de embotellado gracias a una cámara rápida2

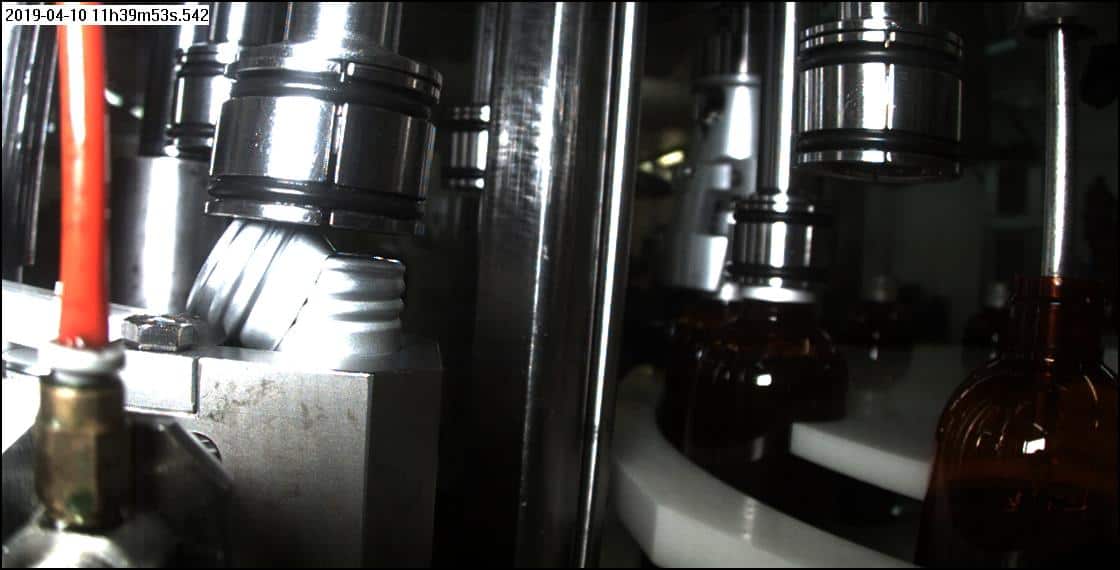

camera rapide detection defaut embouteillage3

Identificación de un problema de colocación del tapón en una línea de embotellado gracias a una cámara rápida

Desde una caja dañada hasta un tapón que falta, pasando por un ajuste incorrecto de la máquina, el menor movimiento podrá ser analizado por la cámara rápida. De media, una fábrica no equipada con cámaras rápidas pierde, debido a los tiempos de parada, entre un 5 % y un 20 % de su capacidad de producción. El uso de una cámara rápida ofrece la posibilidad de identificar y de solucionar el problema en un tiempo récord. Las cámaras rápidas no son fijas y pueden moverse a lo largo de la cadena de montaje. Desafortunadamente, el sistema es a menudo muy voluminoso y difícil de instalar.

Si está buscando una solución eficaz y fácil de usar, nuestra cámara rápida TroublePad está hecha para usted.

Un producto completo con instalación instantánea

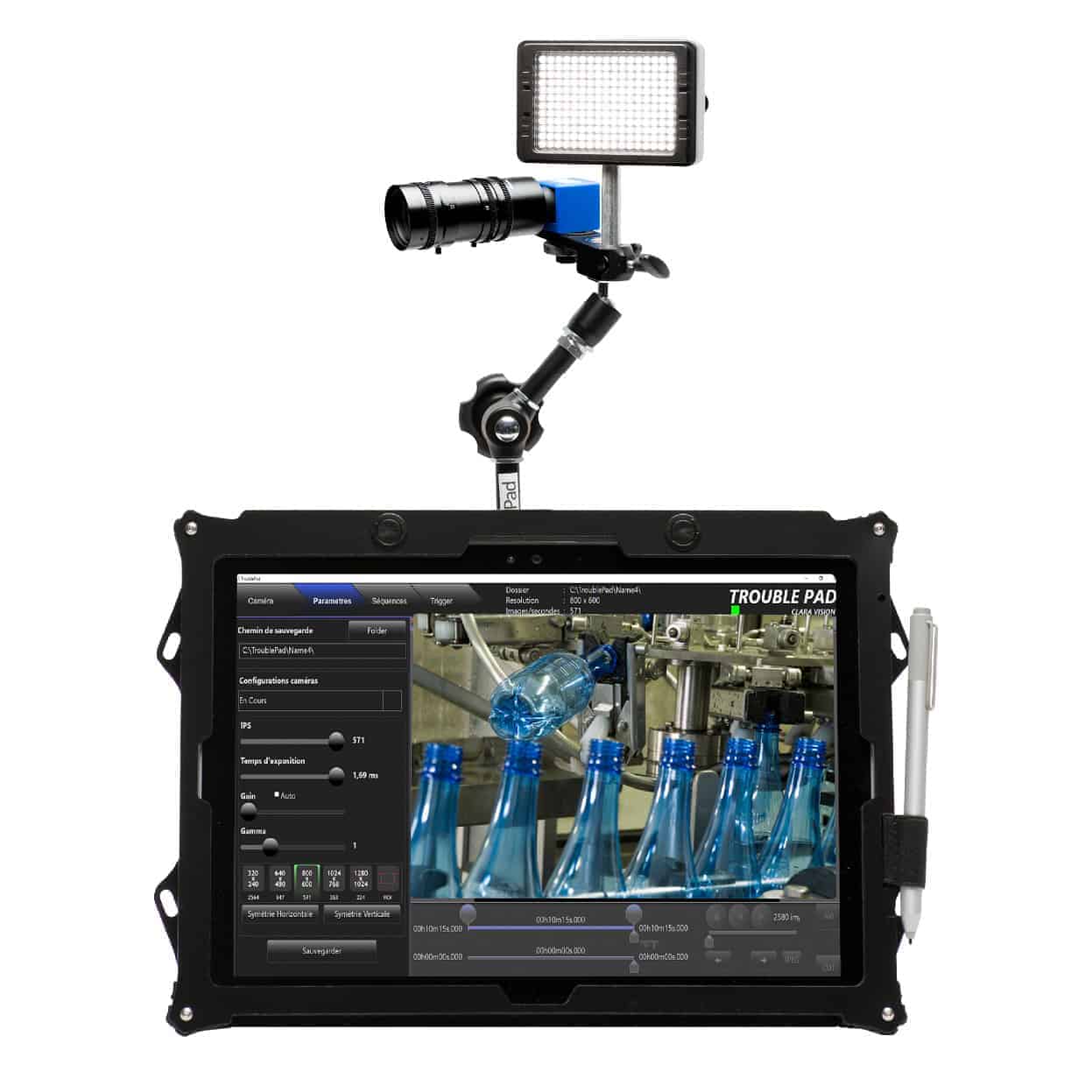

Cámara rápida TroublePad con su tableta táctil

Cámara rápida TroublePad con su tableta táctil

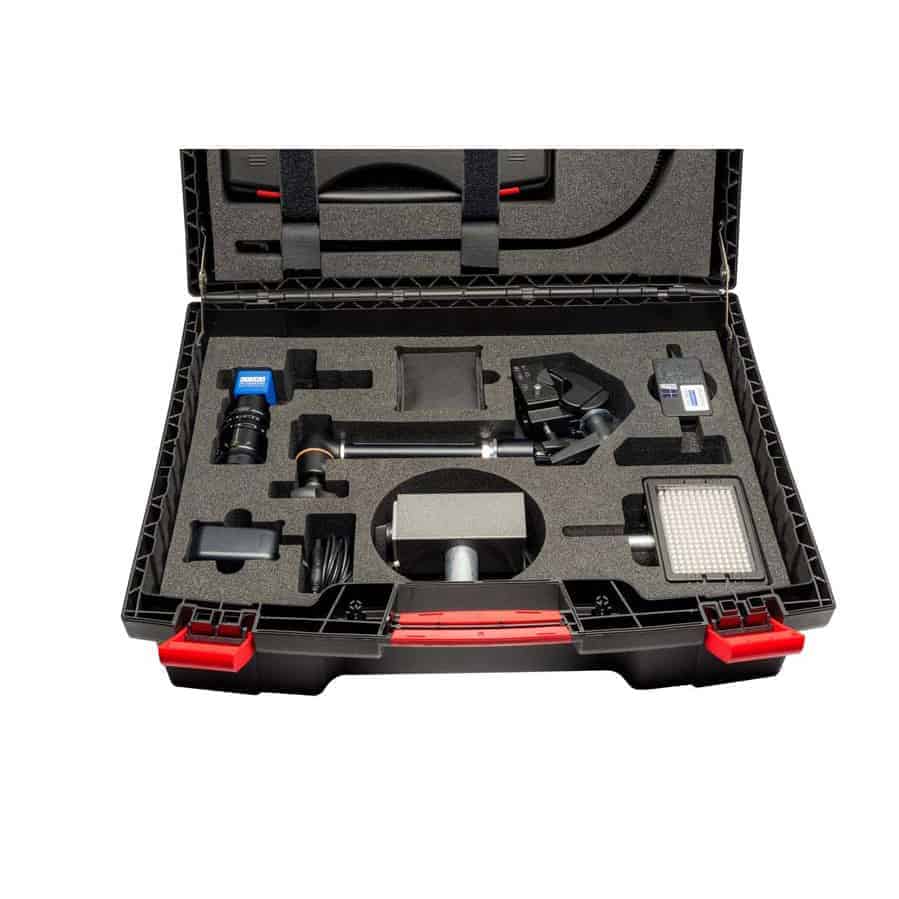

Cámara rápida TroublePad en su maleta de transporte

Cámara rápida TroublePad en su maleta de transporte

Diseñado por nuestros equipos, en colaboración con nuestros clientes, nuestro dispositivo de toma rápida y análisis de imágenes TroublePad ofrece a los operarios de mantenimiento una herramienta sencilla y compacta para detectar todos los problemas que pueden producirse en una cadena de producción. Compuesto por una cámara rápida de alta velocidad, una tableta y un brazo de fijación, TroublePad se instala en unos pocos segundos.

Su estética compacta permite que los técnicos de mantenimiento coloquen esta cámara en todos los lugares que estimen necesarios. Esta última se sitúa al lado de una cadena de producción o incluso en un espacio más estrecho. En realidad, nuestra cámara rápida se adapta a todos los entornos. Dotada de un sistema de iluminación integrado, podrá disfrutar de una imagen nítida incluso a velocidades muy altas.

Manejo de la cámara rápida TroublePad por parte de un técnico de mantenimiento en una línea de embotellado de alta velocidad.

Manejo de la cámara rápida TroublePad por parte de un técnico de mantenimiento en una línea de embotellado de alta velocidad.

Equipada con una tableta táctil, la cámara incorpora un software integrado que permite al operario seguir la grabación o consultar la captura de vídeo en directo. Para que resulte más fácil, se puede sincronizar la cámara con su línea de producción mediante el uso de un dispositivo trigger. Este dispositivo es opcional, pero cuenta con numerosas características que permiten al técnico de mantenimiento ahorrar un montón de tiempo. Desde este dispositivo se puede, por ejemplo:

  • Iniciar y detener las grabaciones
  • Marcar las diferentes imágenes útiles para el ajuste de la cadena de producción
  • Grabar y conservar en memoria unos pocos segundos antes y después del evento
  • Poner el sistema en modo vigilancia para que la grabación se active automáticamente cuando se produzca un error
El dispositivo de activación (trigger) permite sincronizar la estación TroublePad con sus autómatas.

El dispositivo de activación (trigger) permite sincronizar la estación TroublePad con sus autómatas. TroublePad funciona entonces de manera autónoma y se convierte en el «perro guardián» de su línea de producción.

Las demás ventajas del sistema TroublePad:

A diferencia de los demás sistemas de cámara rápida, el TroublePad se instala muy rápidamente y es inmediatamente funcional. Esta característica lo desmarca de sus competidores. De hecho, la mayoría de las cámaras rápidas del mercado son muy complicadas de instalar y poseen una interfaz compleja. Al combinar facilidad de uso y rapidez de instalación, la cámara rápida TroublePad ofrece una ventaja a los equipos de mantenimiento industrial que la utilizan.

El software de control de la cámara rápida TroublePad ofrece una interfaz clara e intuitiva.

El software de control de la cámara rápida TroublePad ofrece una interfaz clara e intuitiva.

¿Cómo ayudan nuestras cámaras rápidas a nuestros clientes?

Nuestro sistema de cámara rápida actúa en numerosas industrias por toda Francia. De hecho, el TroublePad se ha incorporado a la realidad cotidiana de grandes empresas. Al minimizar el tiempo de parada de las máquinas y optimizar la producción, la fábrica gana automáticamente en rentabilidad. Por esta razón, nuestros clientes eligen el sistema TroublePad. Esta cámara rápida también les ha permitido mejorar el día a día de sus equipos de mantenimiento.

Este es el caso concreto de la empresa Moët et Chandon, donde nuestros sistemas han permitido realizar ajustes complejos en las máquinas de embotellado a alta velocidad. Gracias al TroublePad, los técnicos de mantenimiento han podido reducir considerablemente el tiempo de parada de producción en la cadena de embotellado. En efecto, al poder visualizar el menor desfase y tener acceso al movimiento de las piezas mecánicas a cámara lenta, los operarios consiguieron ajustar con precisión la cadena de producción.

Otro cliente, del sector papelero en esta ocasión, también solicitó nuestros servicios. Las fábricas de la famosa marca Clairefontaine utilizaron nuestras cámaras con el objetivo de evitar el atasco del papel durante el apilamiento y el corte. Instalado en su fábrica desde 2018, el sistema TroublePad ha optimizado su producción evitando las paradas debidas al mantenimiento.

Características técnicas de la cámara

Respecto a la parte técnica, la cámara incluye las mejores tecnologías presentes en el mercado en materia de captura rápida. La alta resolución de las imágenes, incluso a gran velocidad, es una de las características del TroublePad. En cuanto a los parámetros de grabación, encontramos capturas de:

  • 225 imágenes por segundo para una resolución de 1280 por 1024
  • 570 imágenes por segundo para una resolución de 800 por 600
  • 835 imágenes por segundo para una resolución de 640 por 480
  • 1500 imágenes por segundo para una resolución de 500 por 300
  • 2500 imágenes por segundo en resolución 320 por 240

Para garantizarle una imagen de calidad óptima, la cámara rápida TroublePad se entrega con un bloque de LED orientable. Este último, que funciona con cinco pilas AAA, contiene un total de 96 LED. De este modo, disfrutará de una iluminación optimizada de los objetos, lo que evitará las imágenes borrosas y mejorará en gran medida la resolución de la toma.

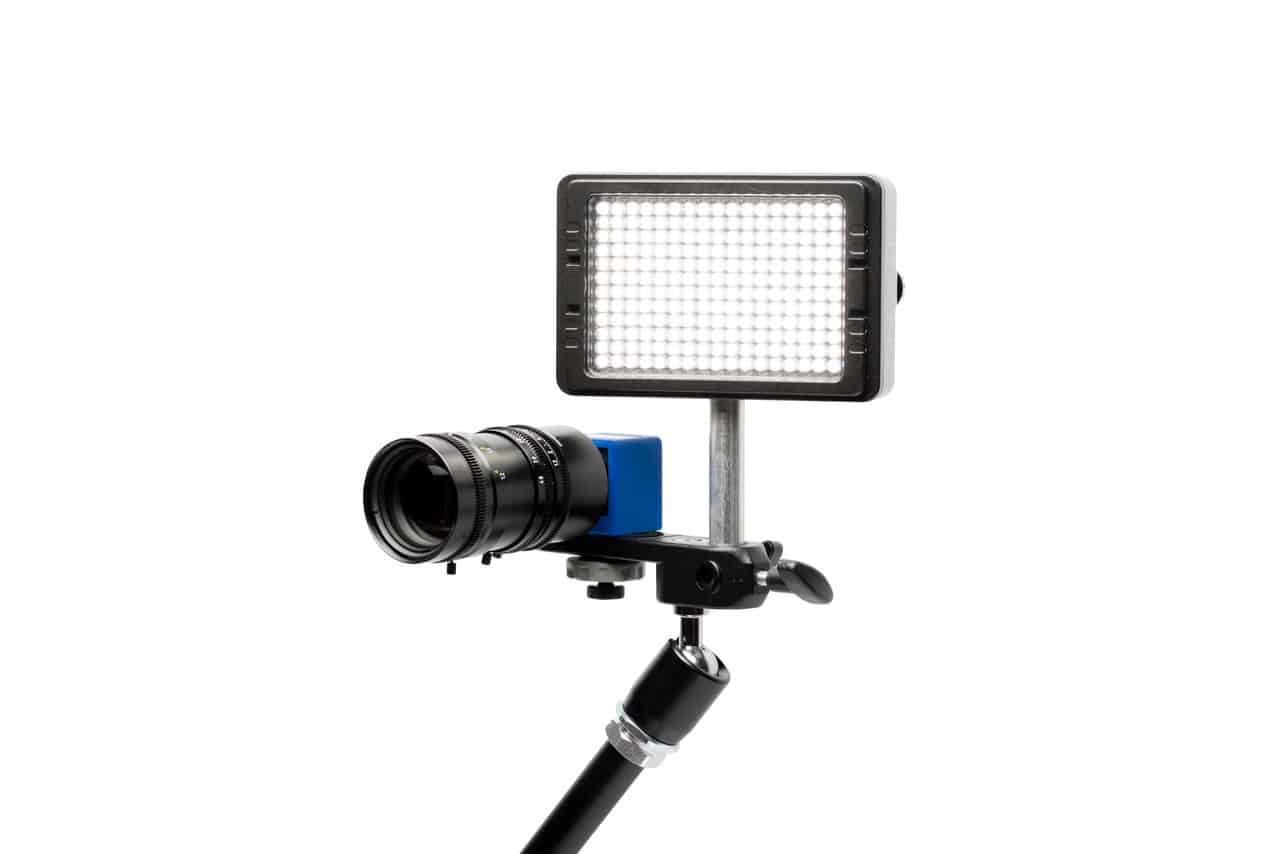

cámaras rapidas con iluminación

La cámara rápida TroublePad en su brazo de fijación, con su fuente de iluminación autónoma y su objetivo zoom.

La óptica de montura Ces un objetivo de tipo Macro, con una distancia focal de 8-48 mm. Este puede equiparse con lentes correctoras que permiten un mayor aumento del zoom.

La cámara también viene equipada con un brazo de fijación orientable. Este da al operario la libertad de colocar el dispositivo en las zonas que se piense que son más útiles. La maleta TroublePad también incluye una tableta con pantalla táctil de 12 pulgadas; su disco duro SSD de 256 GB servirá para grabar los vídeos rápidos de su línea de fabricación.

La tableta incorpora numerosos parámetros y softwares preinstalados, como:

  • Un software que gestiona las funciones principales de la cámara
  • La posibilidad de una grabación en bucle o de una grabación de larga duración
  • Un marcado de eventos
  • La posibilidad de reproducir las imágenes captadas de adelante hacia atrás
  • El ajuste de la velocidad de reproducción
  • El corte y la extracción de secuencias

La gama Fastec Imaging, otras cámaras rápidas potentes

Si el TroublePad es una herramienta muy potente, sencilla y rápida de instalar, la gama Fastec Imaging ofrece también numerosas cámaras rápidas de muy alta calidad. Más imponentes que el TroublePad todo en uno, las cámaras rápidas Fastec brindan al usuario una mayor variedad de aplicaciones. De hecho, el usuario puede disminuir la velocidad del objeto captado hasta las 112 000 imágenes por segundo en los modelos más grandes, como la HiSpec2.

Cámara rápida HiSpec2

Cámara rápida HiSpec2 de Fastec Imaging, hasta 112 000 imágenes por segundo

Por último, los modelos de la gama TS5 pueden captar hasta 65 000 imágenes por segundo y grabarlas en un SSD que puede almacenar hasta 2 TB. Estos modelos incluyen también un sistema Wi-Fi para que el técnico de mantenimiento pueda controlar la cámara a distancia. Compactos, incorporan asimismo una pantalla táctil de 7 pulgadas que ofrece un control sobre los ajustes de la cámara, así como sobre la lectura de los datos. Estas cámaras rápidas son extremadamente eficaces, pero requieren una instalación más compleja que el TroublePad.

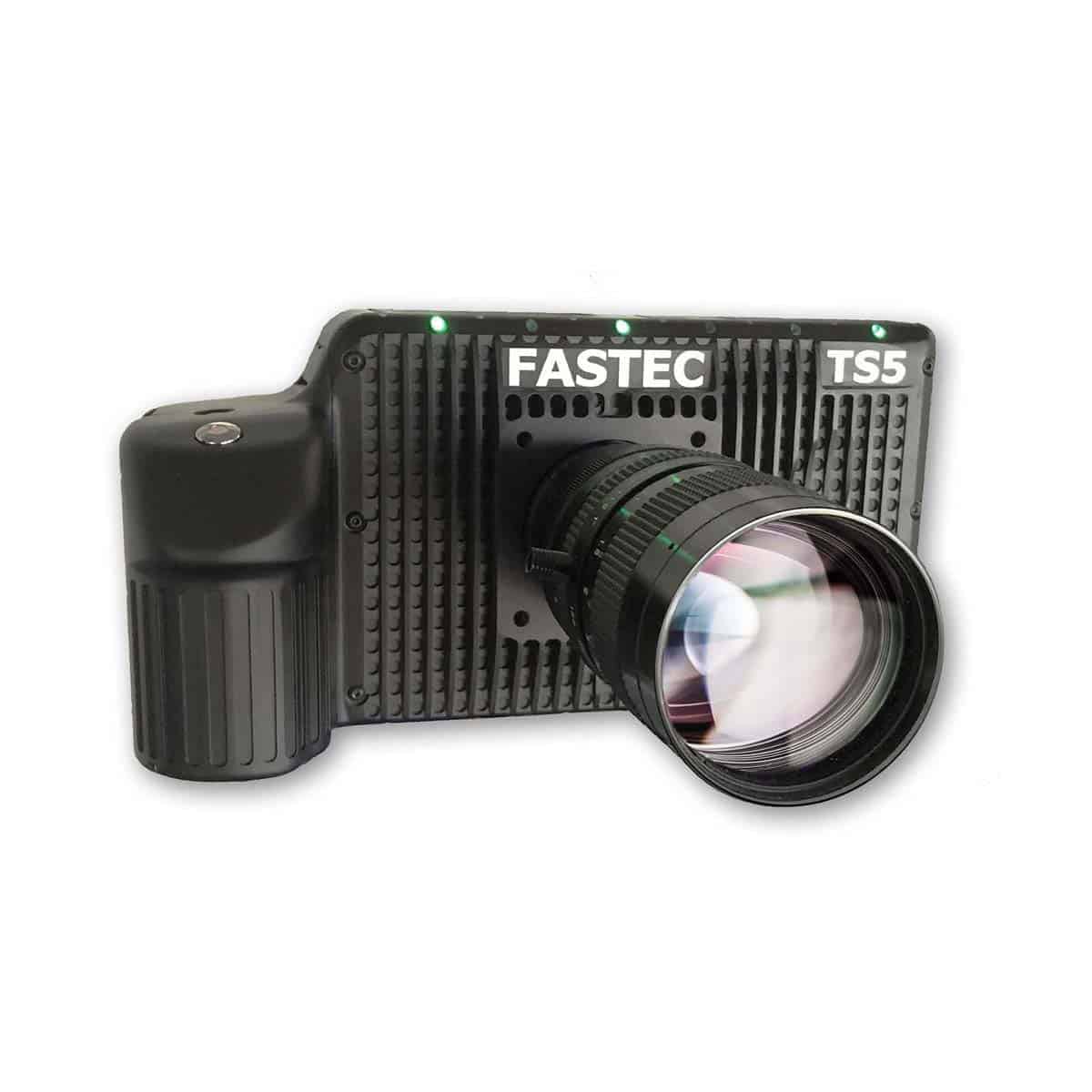

Cámara rápida autónoma TS5 de Fastec Imaging

Cámara rápida autónoma TS5 de Fastec Imaging

Cámara rápida autónoma TS5 de Fastec Imaging

Como hemos podido ver, las cámaras rápidas son unas potentes herramientas de captura de imágenes. Mejoran la calidad del trabajo de sus operarios de mantenimiento, aumentando la rentabilidad de su cadena de producción. Las cámaras como la TroublePad son herramientas completas. Fáciles de usar y de instalación rápida, se adaptan a todas sus necesidades. Dotadas de una gran potencia de captura de imágenes, reducen el tiempo de inactividad de sus cadenas de producción. Instaladas en modo vigilancia, identifican automáticamente la causa de los diferentes problemas que se producen en una cadena de producción rápida.
