Pour compléter votre logiciel Perfect Image, vous pourrez lui apporter une solution de mesure interactive de la taille de grains.

En effet, grâce au module Grani, les laboratoires de microscopie métallurgique pourrons mesurer la taille des grains dans les métaux et les alliages. Partie intégrante de la suite de logiciel d’analyses d’images, le module Grani est un outil indispensable à de nombreux laboratoires de métallographie.

Aujourd’hui, nous allons vous expliquer pourquoi.

Description de Grani

Les différents types de mesure du module Grani

Le module Grani se base sur plusieurs types de mesure. Se faisant, il est possible de connaître avec précision l’indice « G » d’un échantillon. En se basant sur les normes ASTM E112 et NF ISO 643, le logiciel va mettre en place une série de mesures complètes pour vous fournir un rapport détaillé. Il vous sera ainsi possible d'analyser avec précision la taille des grains présents dans votre échantillon.

Ces 3 différentes mesures sont :

  • Une mesure par comparaison d’image
  • Une mesure par intercepts
  • Une mesure par planimétrie

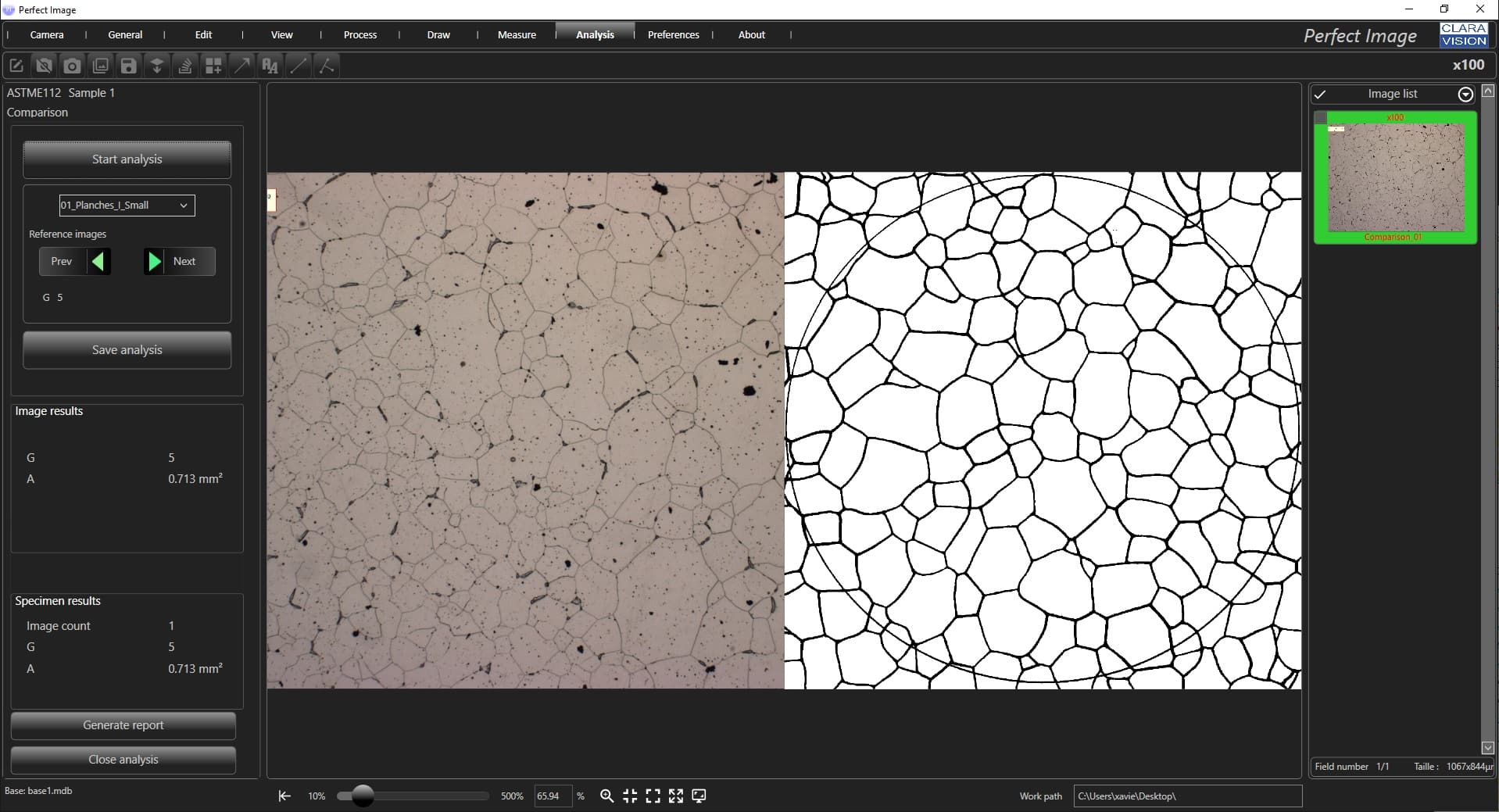

La mesure par comparaison d’image va permettre à l’opérateur d’estimer rapidement la taille des grains présents dans son image. Pour se faire, l’écran du logiciel se scinde et permet au technicien de mettre en comparaison la capture réalisée et les images de référence.

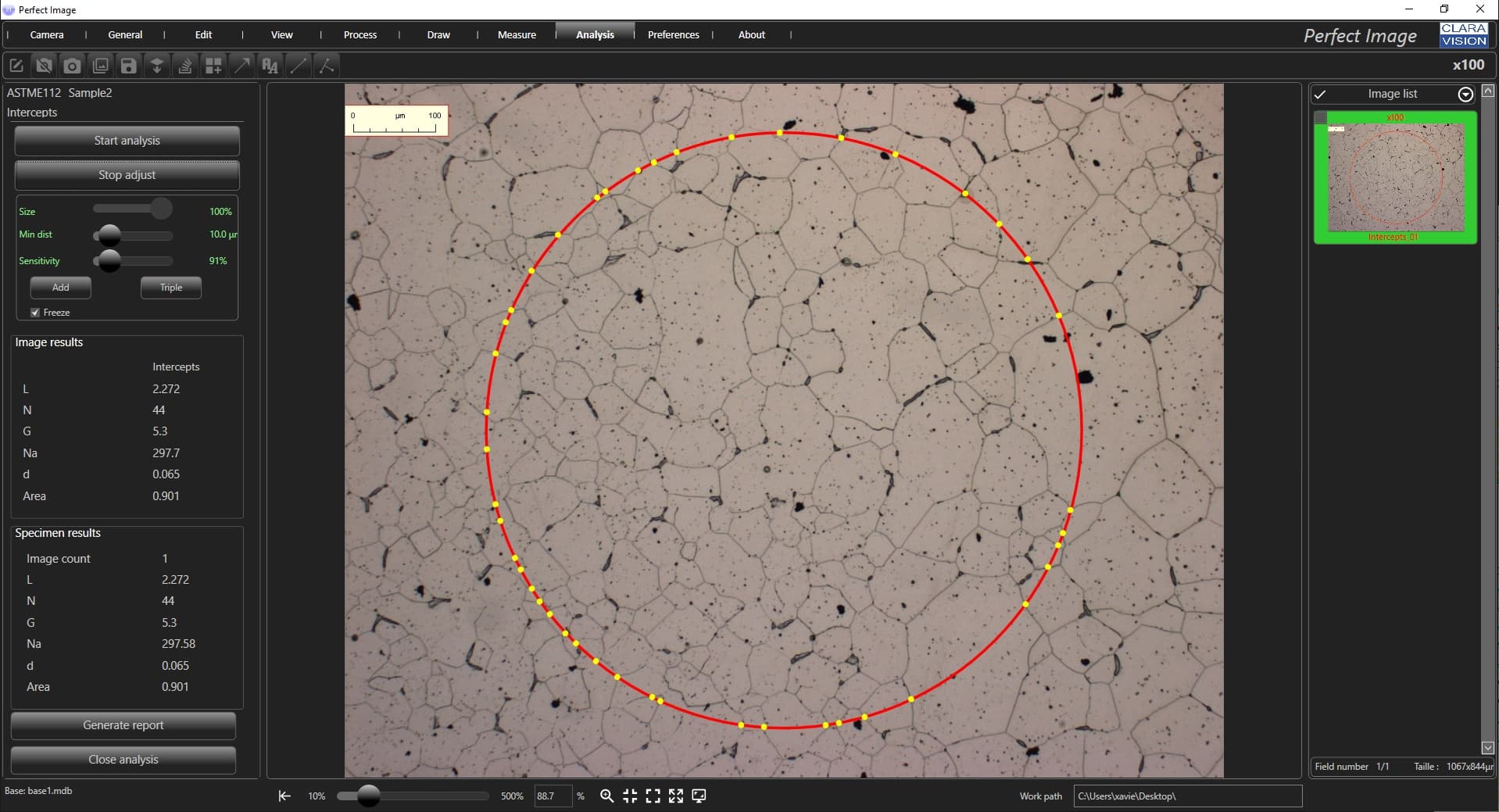

La mesure des intercepts est un peu plus complète et reproductible. En effet, grâce aux 5 masques disponibles (Heyn, Abrams, Hiliard, HeynAbrams, Lignes...) vous pourrez profiter d’une plus grande précision de mesure pour le calcul de la taille des grains de votre échantillon. En détectant les joints de grain, les différents masques vous aideront à calculer efficacement l’indice «G ». De plus, il vous sera également possible de corriger manuellement leur position sur les joints de grain en cas d’artefacts sur votre image. Cette méthode minimise les erreurs de calcul et peut être complétée par la mesure par planimétrie.

Enfin, la mesure par planimétrie peut aussi être appliquée. Sur les échantillons complexes, cette dernière est indispensable. Ici, tous les grains sont comptés un par un pour donner une mesure fiable et complète. L’opérateur n’a plus qu’à sauvegarder les données pour comparer les résultats relevés aux autres méthodes d’estimation de la taille de grains.

Rapports de mesures automatisés

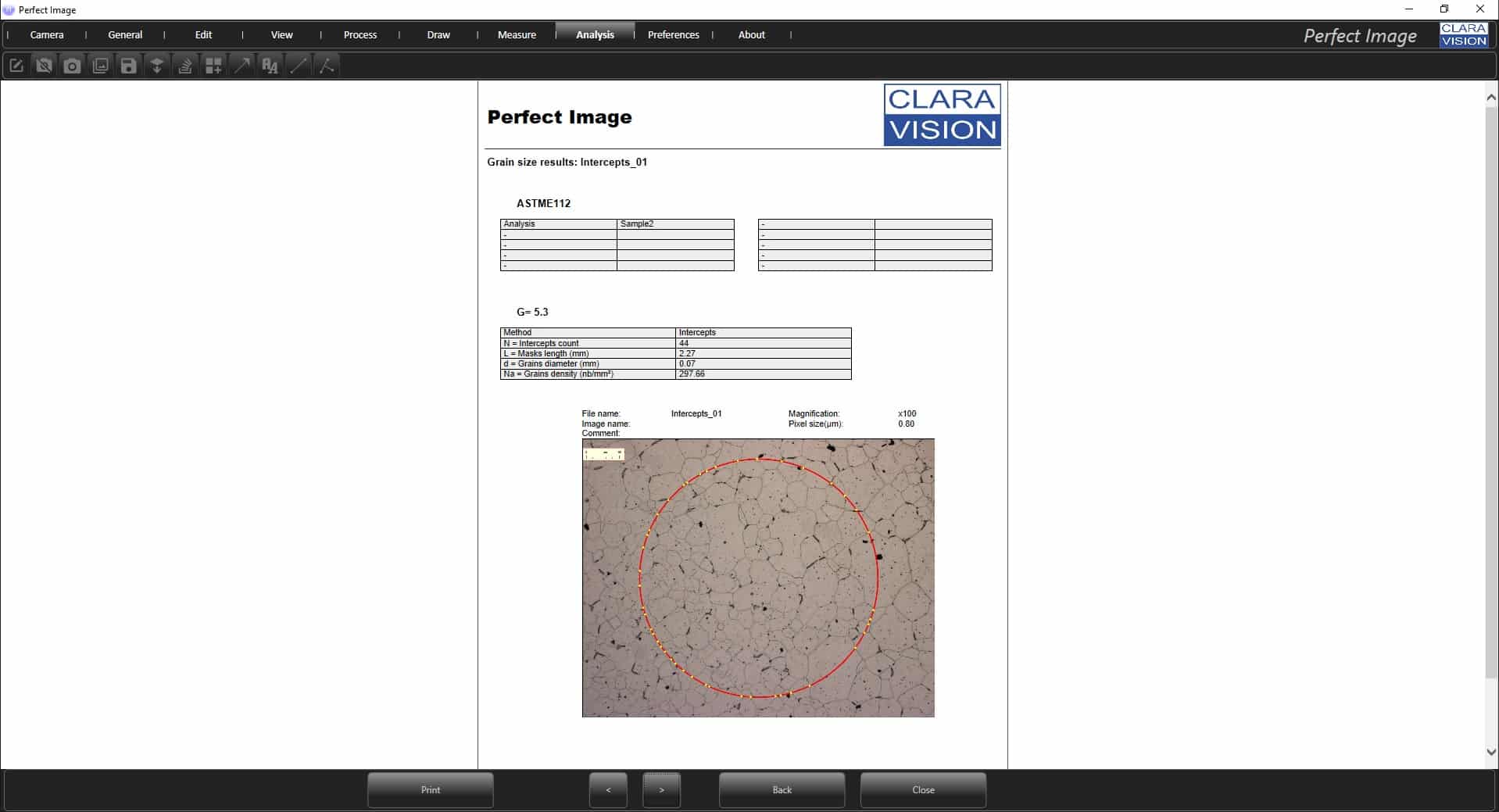

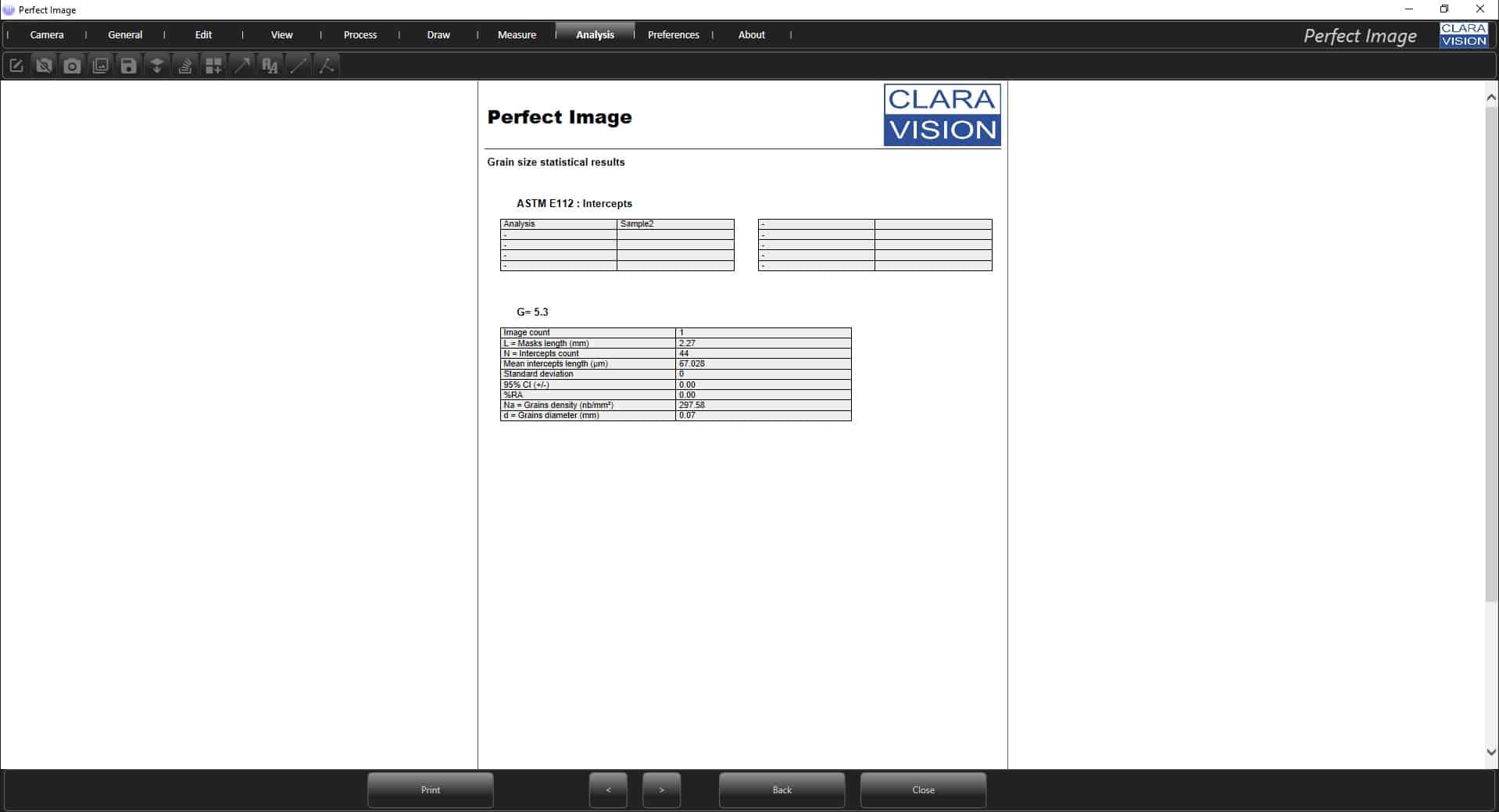

Quelle que soit la méthode utilisée pour la mesure de la taille de grains, l’ensemble des résultats est automatiquement sauvegardé. A tout instant il est possible d’ouvrir une étude passée, de la modifier et de la compléter. Les rapports d’études sont créés automatiquement en un simple clic, ceux-ci comportent les données statistiques de la mesure de la taille de grains de votre échantillon métallographique, ainsi que les résultats de chacune des images de votre étude.
